结构钢筋89种构件图解一文搞定,建议收藏!

2019-06-15 15:37:17来源:佳天宇建设[返回列表]




一、柱

1、框架柱(KZ)

2、转换柱(ZHZ)

3、芯柱(XZ)

4、梁上柱(LZ)

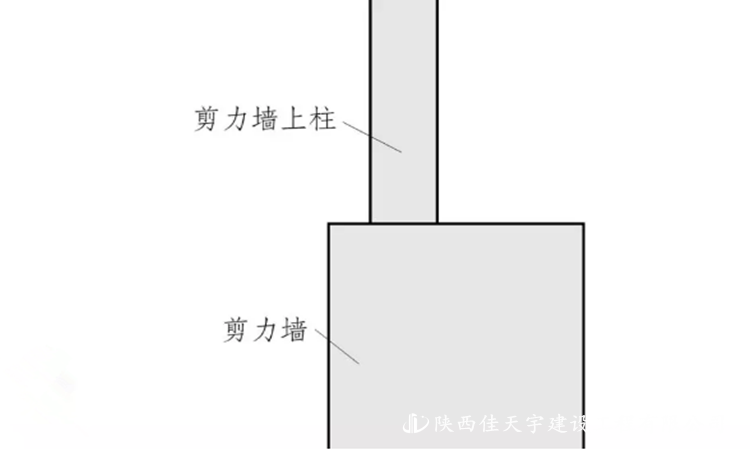

5、剪力墙上柱(QZ)
二、剪力墙
6、约束边缘构件(YBZ),7、构造边缘构件(GBZ),8、非边缘暗柱(AZ)

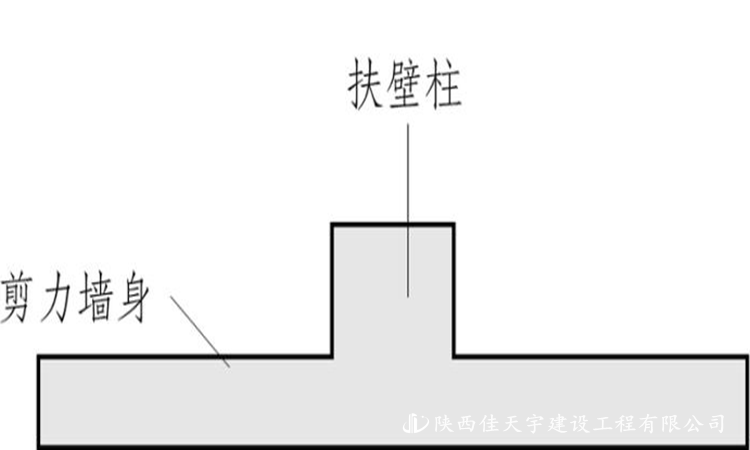

9、扶壁柱(FBZ)
10、连梁(LL)

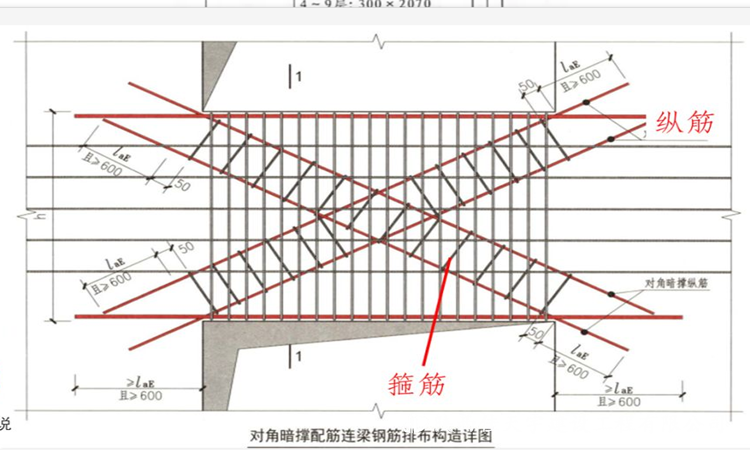

11、连梁对角暗撑LL(JC)

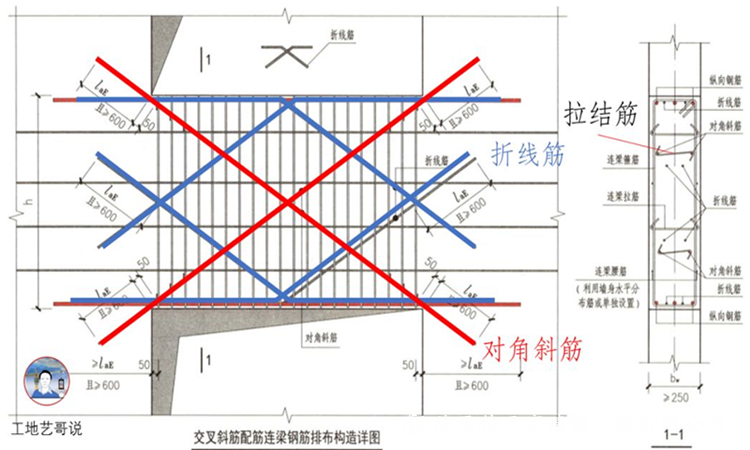

12、连梁交叉斜筋LL(JX)
13、连梁集中对角斜筋LL(DX)
14、连梁(跨高比小于5)LLk
15、暗梁(AL)

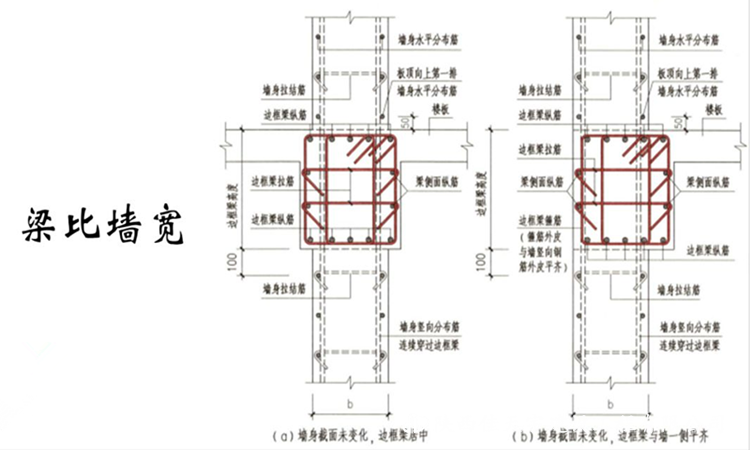

16、边框梁(BKL)

17、剪力墙身(Q)


18、地下室外墙(DWQ)

19、矩形洞口JD
20、圆形洞口YD

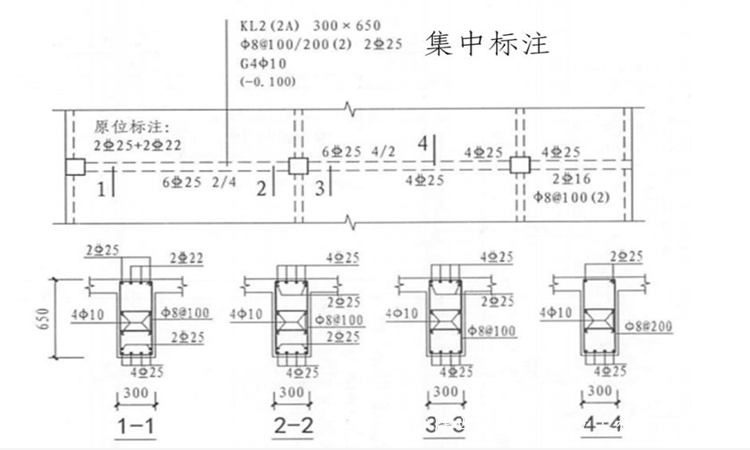

21、楼层框架梁KL

22、楼层框架扁梁KBL


23、屋面框架梁WKL

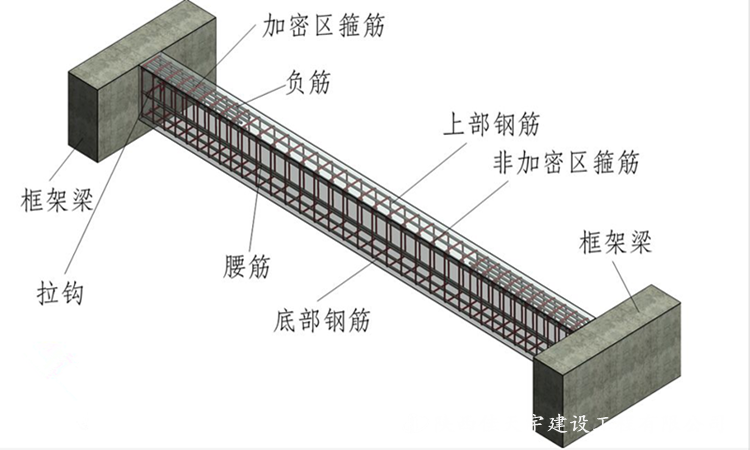

24、框支梁KZL

25、托柱转换梁TZL


26、非框架梁(铰接)L

27、非框架梁(刚接)Lg


28、悬挑梁XL

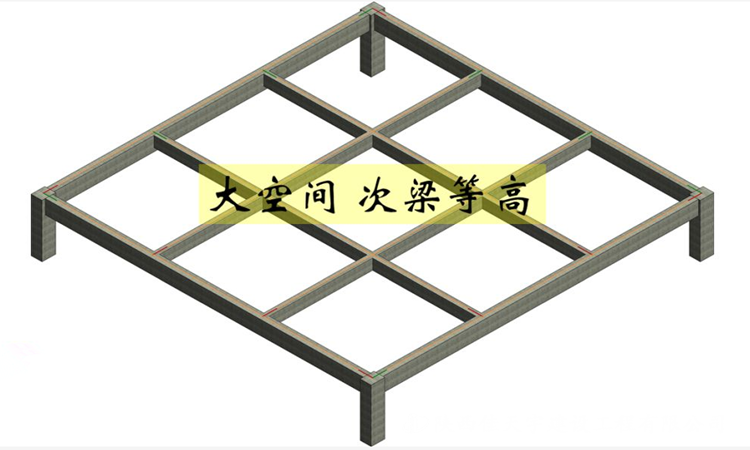

29、井字梁(铰接)JZL
30、井字梁(刚接)JZLg
